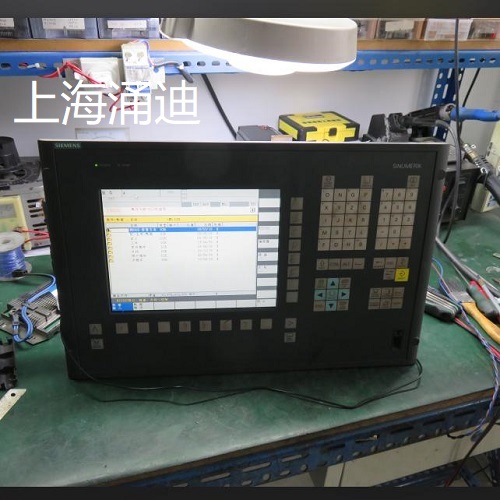

西门子840D系统黑屏工控机维修分析
基础检查与快速处理?
?重启设备?
尝试重启工控机，部分临时性故障可通过重启恢复。
?检查电源与接口?
确认电源插座供电正常，用万用表测试输入电压是否为+24VDC（允许±10%波动）。
检查显示器信号线（VGA/HDMI）是否松动或针脚断裂，清理接口氧化层。
验证机箱背部及显示屏下方电源插头是否牢固。
?二、硬件故障排查?
?内部组件检测?
?内存条与电缆?：打开PCU50.3单元后盖，拔出内存条用橡皮擦拭金手指，重新插紧；检查扁平电缆插接是否可靠。
?主板与电容?：
检查主板电容是否鼓包（特别是靠近散热片位置）。
测试电源管理芯片（如TPS系列）是否击穿，更换失效电容。
?显卡与扩展卡?：重新插拔显卡，清洁金手指，更换故障显卡。
?供电单元测试?
测量电源模块输出端电压，若异常则更换电源适配器或修复电源电路。
?三、软件与系统修复?
?系统备份恢复?
若硬件正常，可能是HMI Advanced软件故障。将备份的系统镜像重新安装至新硬盘。
?BIOS重置?
清除CMOS：取下主板纽扣电池（推荐CR2032工业级），短接15秒后恢复默认设置。
?固件修复?
使用编程器重刷EEPROM芯片，校验BIOS程序完整性。
?四、专业级维修建议?
?主板级维修?
?BGA封装芯片?：采用专业返修台进行回流焊接（预热150℃/120秒，回流220-245℃）。
?电路板走线修复?：多层PCB断线可通过飞线跳接、激光微焊或导电银浆修补。
?故障诊断工具?
用示波器检测DP口信号波形，排查PHY芯片周边电阻网络。
通过系统报警代码定位故障模块（如监控灯闪烁频率：1Hz=EPROM故障，2Hz=PLC故障）。
?五、预防性维护措施?
?环境控制?：工作温度0-45℃、湿度5-85%（无凝露），定期清理机箱灰尘。
?定期维护?：
每半年更换CMOS电池，年度更换导热膏。
备份系统数据，避免软件配置丢失918。
?备件管理?：关键备件（如电源模块A5E）。
?六、送修注意事项?
若上述步骤无效，可能为主板或显示模块损坏，需专业维修
